簡要案情

愛普科斯電阻電容（珠海）有限公司委托我單位對上述事項進行技術分析，我單位受理了此委托。

我單位技術人員在愛普科斯電阻電容（珠海）有限公司公司蔡爾清經理等人員陪同下，來到廠區南星廠房F棟一樓冷水機房火災事故現場，經過對現場的勘驗和對車間技術人員的溝通了解到情況如下：簡要案《CL-廢氣成套治理裝置》艾美低溫空氣凈化等離子環保廢氣處理設備在安吉市XXX家具廠老廠房安裝完成、經環保驗收后投入使用。由于該工廠遷移到新廠址后，對該低溫空氣凈化等離子環保廢氣處理設備重新拆解、安裝至新廠并再次投入使用。根據環保部門要求，對低溫空氣凈化等離子環保廢氣處理設備的中部需要加裝一套活性炭箱進行過濾。環保裝置新加裝使用的低溫空氣凈化等離子廢氣處理箱在運行中管道出現冒煙跡象，隨即有明火從不銹鋼箱體內冒出，當事方人員隨即斷電，通過水淋方式進行滅火。

檢驗過程

（一）檢驗依據：

依照GB 16840.2-1997《電氣火災原因技術鑒定方法 第2部分：剩磁法》、GB/T 16840.1-2008《電氣火災痕跡物證技術鑒定方法 第1部分：宏觀法》、GB/T 16840.5-2012《電氣火災痕跡物證技術鑒定方法》等相關條款進行檢驗分析。

（二）檢驗所見：

靠西南墻壁，由東向西排列，共四組電，用電設備配電柜分

別簡稱為（1）號柜、（2）號柜、（3）號柜、（4）號柜。

1、（1）號柜外部未見高溫燃燒受損痕跡，柜內380V三項動力

電電纜（以下簡稱高壓線路）完好，單項220V轉換變壓器及輸出110V線路等完好，空氣開關及接觸器完好，柜內未見高溫燃燒焦化受損痕跡存在。

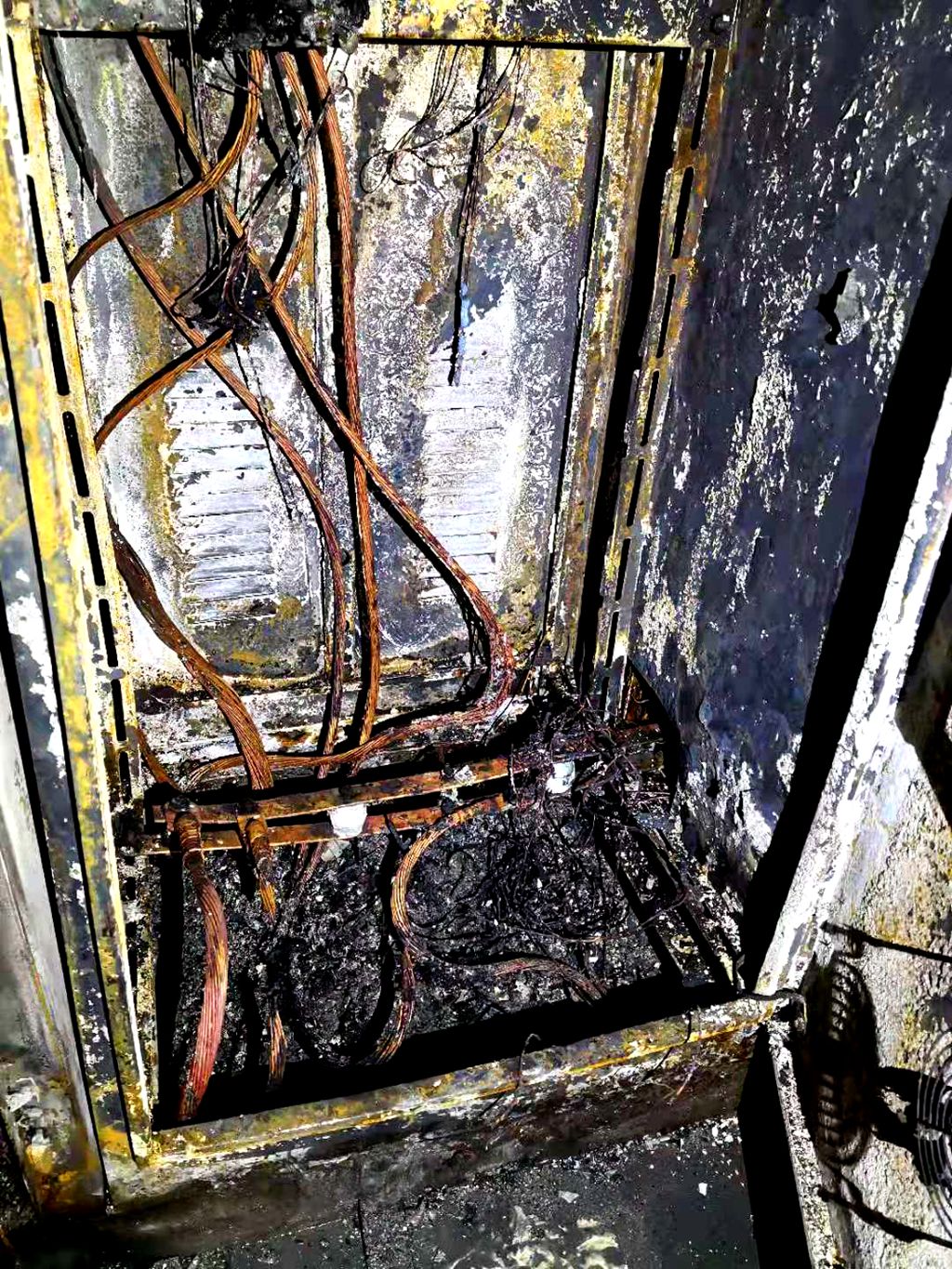

2、對（2）號配電柜檢驗發現，柜體內外均呈高溫燃燒后氧化鐵

狀態，柜體內明顯可見縱向左右兩側呈黑與灰不同燃燒溫度顏色界限（左高右輕），柜內過火燃燒后的高壓用電線路及低壓用電線路的裸銅線已經全部拆除，柜內底部可見高溫燃燒后的單項220V轉換變壓器（變110V）及輸入、輸出的殘留線路（以下簡稱低壓線路），在單項220V轉換變壓器輸出端的低壓殘留線路中可見一根電流短路形成的金屬熔珠，形態球狀，表面較光滑，柜體內壁未見有與導線電流短路及電流燒蝕痕跡。

3、使用剩磁儀對（2）號配電柜內中下部（電子接觸器）螺栓鐵

磁體表面測得磁剩值為3.5tm（高于1.0Tm具備判定值使用條件），可以作為用電線路電流短路故障引發火災的依據。

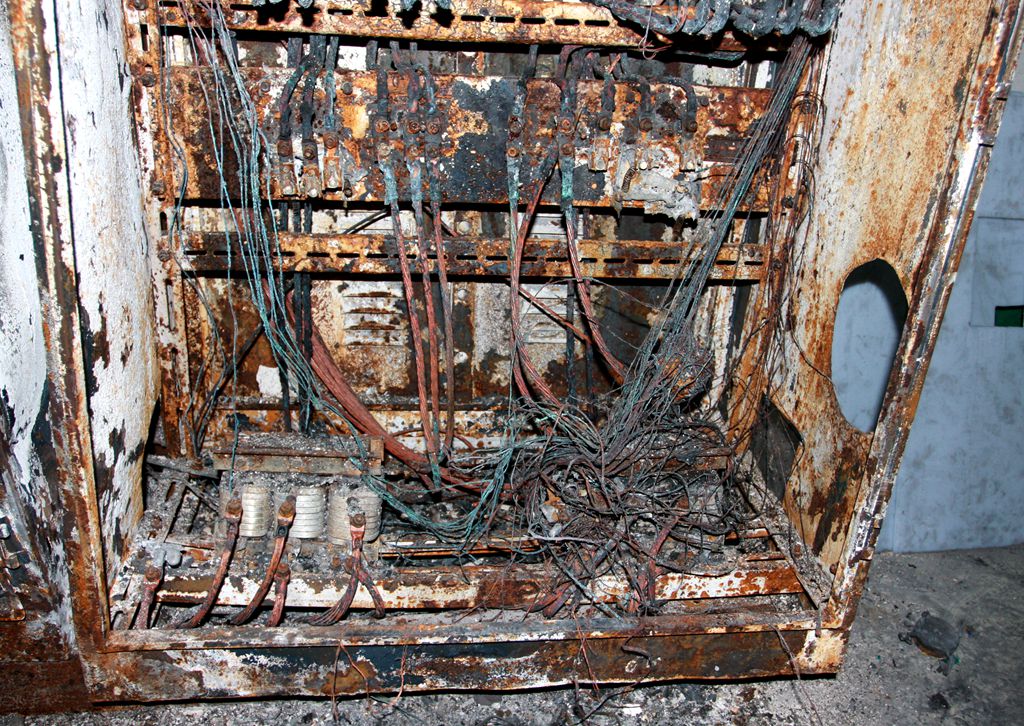

4、對（3）號配電柜檢驗發現，柜體內外均呈高溫燃燒后氧化程

度明顯狀態，此柜整體燃燒溫度較高、較為集中，柜體上部因燃燒高溫過高導致鈑金變形，對應柜體上部墻壁、金屬框架、通風管道等均可見由下向上燃燒形成的下窄上寬喇叭狀痕跡特征。（2）號配電柜頂部、（4）號配電柜頂部與（3）號配電柜頂部同樣都有開窗，但是只有（3）號配電柜上部出現嚴重的高溫燃燒痕跡特征。

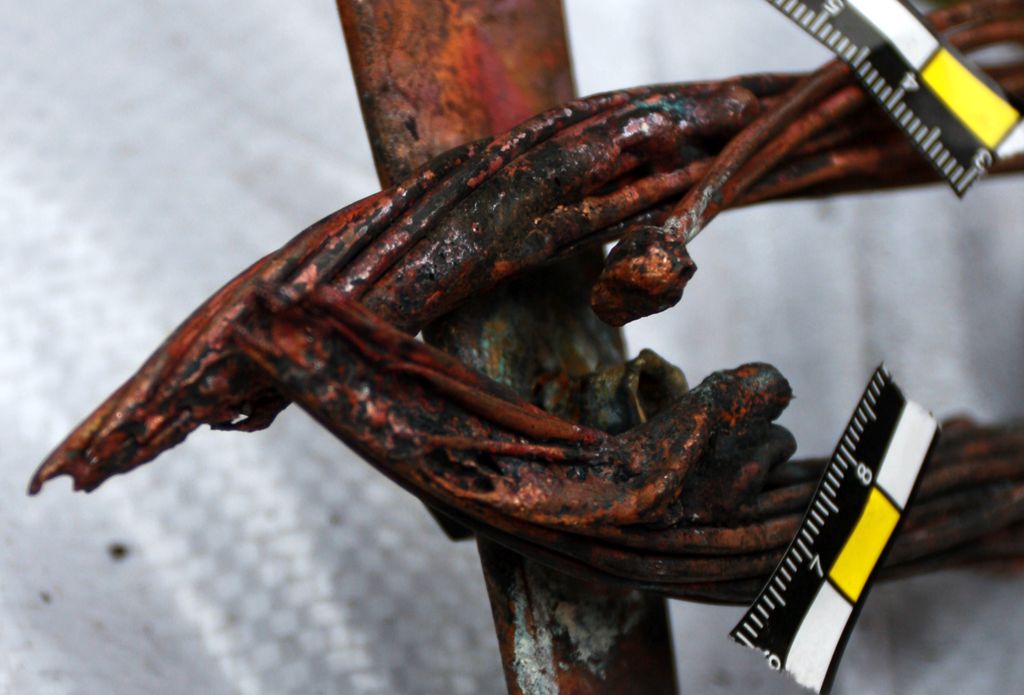

5、（3）號柜內過火燃燒后的高壓用電線路及低壓用電線路部分拆除，在剩余殘留的高溫燃燒后的裸銅線中可見高壓用電線路因電流短路熔斷、熔粘痕跡，在殘留的低壓用電線路中也可見導線局部出現熔粘、熔斷、熔珠痕跡。柜體內未見有導線與柜壁發生的電流短路高溫燒蝕痕跡。

6、在（3）號配電柜內底部清理燃燒后的碳化物中發現，殘留的低壓用電線束上可見熔斷、熔粘、熔珠痕跡。

7、使用剩磁儀對（3）號配電柜內上部、中部、下部等所有部位

進行檢測磁剩值，其*高測得值為0.5Tm-0.6Tm（低于1.0Tm不具備判定值使用條件）

8、通過了解機房技術人員得知，（2）號配電柜單項220V轉換變壓器輸出的110V線路的一部分進入（3）號配電柜供電子接觸器用電。

9、對（4）號配電柜檢驗發現，柜體內外均呈高溫燃燒后氧化狀態，柜內高壓用電線路燃燒后的裸銅線連接完好，未見電流短路高溫痕跡，低壓用電裸銅線路雖然部分受損，但未見有電流短路高溫痕跡。

使用剩磁儀對（4）號配電柜內上部、中部、下部等所有部位進行檢測磁剩值，其結果未檢測到。

10、此次勘驗火災事故發生后，委托單位在（2）號配電柜內拆除的高壓用電線路（部分已成裸銅線束）中未發現電流短路高溫痕跡，在拆除的高溫燃燒的裸銅線束中只有（3）號配電柜內高壓線束有電流短路熔斷痕跡（詳見勘驗照片）。

對上述（2）號配電柜低壓輸出線路中的短路熔珠，和（3）號配電柜內高壓、低壓用電線路中發現的電流短路形成的熔斷、熔粘、熔珠等均已分別編號提取，以便進一步為做金相檢驗分析提供檢材。

分析說明

通過了解得知事故發生時機房內除（1）號配電柜控制的設備外，其它配電柜均處于運行狀態，（2）號配電柜內接觸器經常出現燒損故障，供電是由單項220V轉換變壓器輸出的110V電源。

根據現場勘驗發現（2）號配電柜內底部單項220V轉換變壓器輸出部分110V低壓輸出線路中的短路形成的熔珠，結合（3）號配電柜內高壓用電線路的熔斷、熔粘、及低壓線路的熔斷、熔粘、熔珠，并且柜內燃燒溫度高于左右兩側配電柜，說明電路故障來源于（2）號配電柜內低壓用電線路電流短路，導致（3）號配電柜內的低壓用電線路起火燃燒使高壓用電線路*緣層遭到破壞，相互間發生短路進一步加大火勢燃燒溫度，逐步蔓延至左右兩側配電柜。

建議委托單位對（2）號配電柜已燒毀的單項220V轉換變壓器進行檢驗查找故障原因。

鑒定意見

綜合分析，起火原因系（2）號配電柜內低壓用電線路電流短路，導致（3）號配電柜內的低壓用電線路起火燃燒。
